當前PLC、DCS、智能儀表等已廣泛應用到現場生產控制系統中，并發展到由這些設備相互協同、共同面向整個生產過程的分布式工業控制系統。此次就某水利站分布式控制系統項目，介紹 Modbus轉Profibus-DP協議網關設備的應用。

一、系統組成

1、系統結構

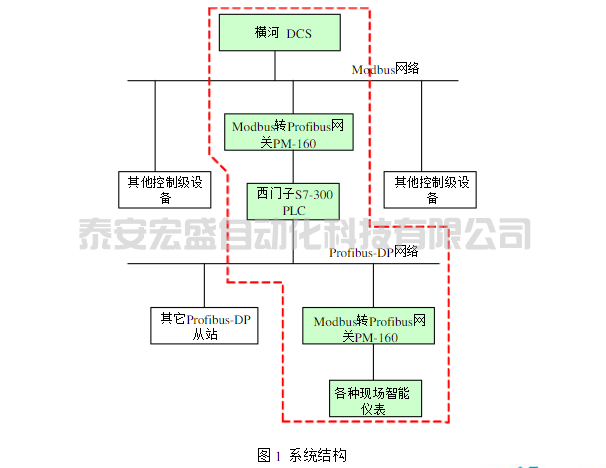

本系統構成如下圖，其中省去了西門子S7-300PLC之外的其它現場級控制設備。系統上位機采用橫河CS3000型DCS集散控制系統，實現對其整個水利項目進行集中監控。下位機之一采用的是西門子S7-300 PLC，用來實現對現場各種智能儀表，包括現場電機、智能開關、變頻器、傳感器等執行、檢測設備的啟停控制、信息采集等操作。

在上圖所示系統結構中，現場各種智能儀表(采用的是 Modbus協議或者各種非標協議，接口為RS485、RS422或者RS232)都能夠通過通用串口( Modbus/RS-485/RS422/RS232)轉 Profibus-DP網關PM160連接到西門子S7-300PLC。此時，網關PN160在串口側的協議類型為 Modbus主站或者通用模式。

橫河DCS對西門子S7-300PLC的數據采集和監控同樣需要使用通用串口( Modbus/Rs485/R5422/RS232)轉 Profibus-DP網關PM-160，此時，網關PM-160在串口側的協議類型為從站.

2、通信網絡組成

PROFIBUS現場總線通訊協議包括三個主要部分。

PROFIBUS DP：主站和從站之間采用輪循的通訊方式，主要應用于自動化系統中單元級和現場級通信。

PROFIBUS PA：電源和通信數據通過總線并行傳輸，主要用于面向過程自動化系統中單元級和現場級通訊。

PROFIBUS EMS：定義了主站和主站之間的通訊模型，主要用于自動化系統中系統級和車間級的過程數據交換。

2.1 Modbus協議

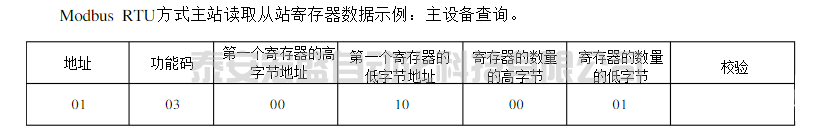

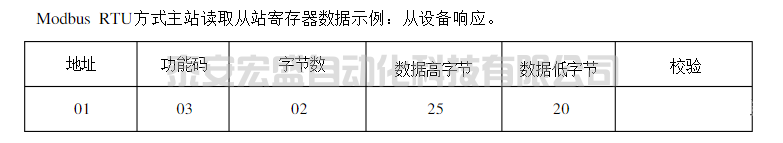

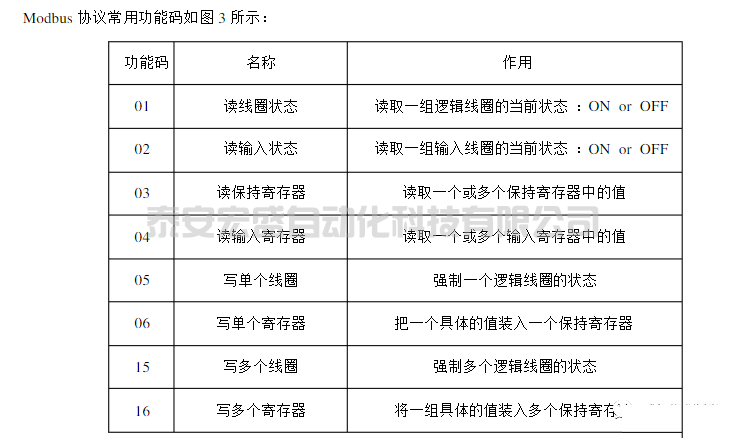

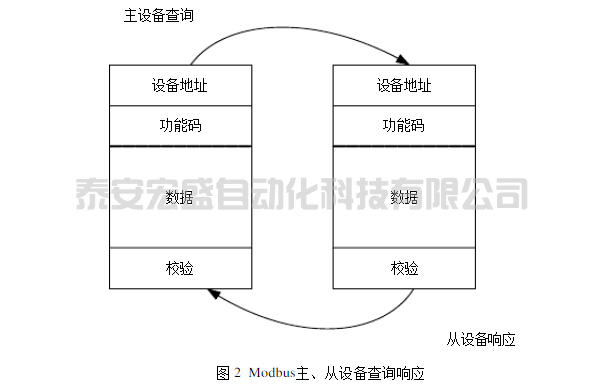

Modbus協議是一種適用于工業控制領域的主從式串口通訊協議，它采用查詢通訊方式進行主從設備的信息傳輸，可尋址1-247個設備地址范圍。協議包括廣播查詢和單獨設備查詢兩種方式，二者區別就是廣播查詢不需要從設備回應信息，主、從設備查詢通訊過程如下圖

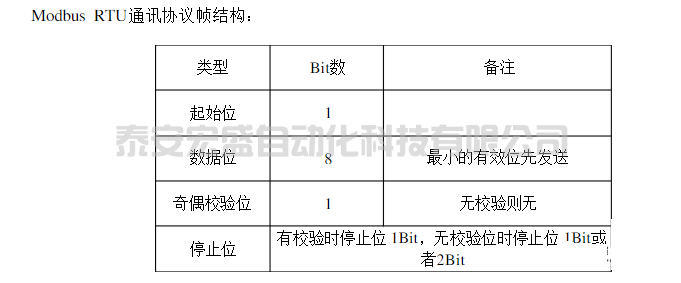

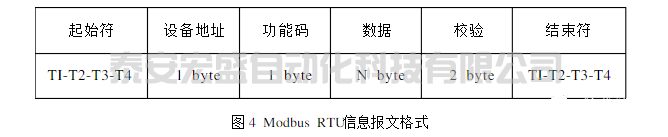

Modbus協議有兩種傳輸模式：ASC模式和RTU模式。同波特率下，RTU模式較ASCⅡ模式能傳輸更多的數據，所以工業網絡大都采用RTU模式。RTU模式下的信息傳輸報文格式如下圖：

      它沒有起始位和停止位，而是由至少3.5個字符間隔時間作為信息的起始和結束標志。信息幀所有字符位由16進制字符0-9、AF組成。

2.2網絡構成及硬件介紹

如圖1所示，在該系統設計中有兩個網絡使用了 Modbus轉 Profibus- DP網關PM-160。網關在這兩個網絡中的作用不一樣，其中：

在上層網絡中(建立西門子S7-30PLC和橫河DCS連接通信)， Modbus轉 Profibus-DP網關PM-160在Modbus側做 Modbus從站，在 Profibus-DP側做從站，建立 Profibus-DP主站(西門子S7-300PLC)和Modbus主站的通信。

DCS通信部分采用橫河型號為ALR121的通信模塊，并配套橫河提供的 Modbus通信軟件包，該通信模塊最大通信數據容量為40字。通過網關配置軟件對PM-160進行相關配置，將DCS的讀、寫指令及數據做相應轉換、存儲，并映射到西門子PLC的輸入、輸出映像區，以實現對上下位機控制信息的實時傳輸。

在下層網絡中(建立西門子S7-300PLC和現場智能儀表的連接通信)， Modbus轉 Profibus- DP網關PM-160在 Modbus例做 Modbus主站，在 Profibus-DP側做從站，建立 Modbus從站(現場各種智能儀表、電機、智能開關、變頻器、傳感器等)與 Profibus-DP主站西門子S7-300PLC的通信。

二、 Modbus轉 Profibus-DP網關PM-160的配置

1、 硬件配置

PM-160的 Profibus-DP從站地址可以通過網關的硬件旋碼開關或者配置按鈕來設置。旋碼開關有兩位，左側位設置地址高位(十位)，右側位設置地址低位(個位)。通過撥碼開關可設置網關PM-160處于正常運行狀態或者配置狀態。當PM-160處于配置狀態時，用戶可通過配套配置軟件設置相關讀寫命令和參數。

PM-160提供RS485、422、232三種串口， Modbus從站、主站設備以及用戶非標串口設備可以通過這三種接口實現與網關PM-160的連接通訊。PM-160沒有內置終端電阻，在進行RS485通信時，請注意在RS485總線終端各添加一個終端電阻(120歐姆)。

2、 軟件配置

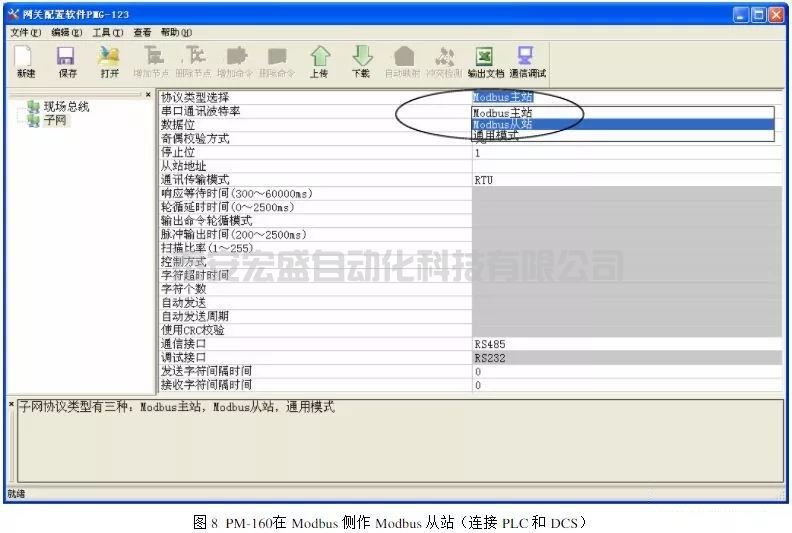

1)、使用配套軟件設置PM-160的現場總新和子網相關參數和命令通過撥碼開關將PM-160設置為配置狀態，打開安裝的配置軟件，當實現PLC與DCS通信時，子網協議類型設置為 Modbus從站，并設置串口通信波特率、數據位、奇偶校驗位、停止位、PM-160作為 Modbus從站的地址、通信接口。

其中，串口通信波特率、數據位、奇偶校驗位、停止位的設置應該和所連接的 Modbus主站設備(DCS)一致。

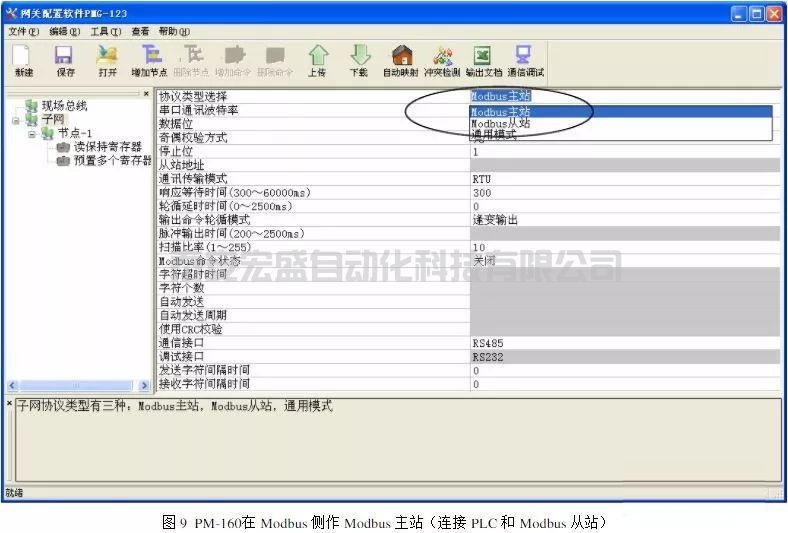

當實現PLC與Modbus設備通信時，子網協議類型設置為Modbus主站，并設置串口通信參數、通訊傳輸模式、通信接口等。其中，串口通信參數的設置應該和所連接的Modbus從站設備一致。

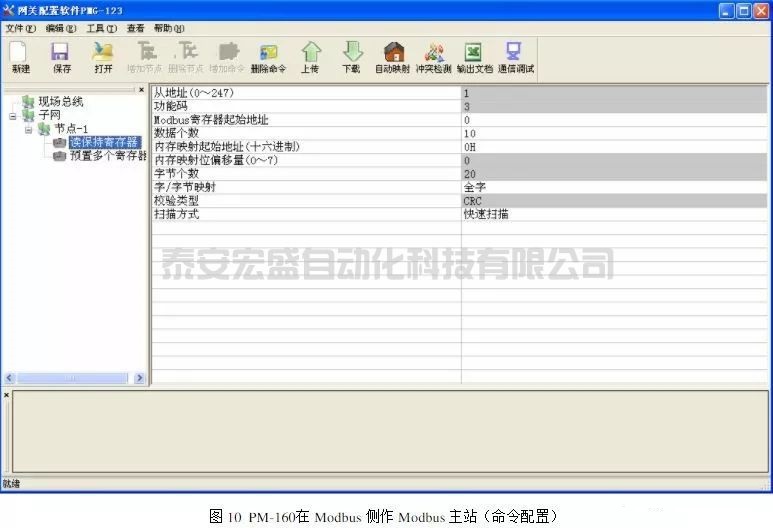

其中，上圖中的“節點-1”表示連接的從站設備地址為1，配置了“讀保持寄存器”和“預置多個寄存器”兩條命令，表示網關讀取了從站對應地址的數據，并且能夠輸出數據到Modbus從站設備，命令配置方法如下：

Modbus寄存器起始地址：用戶輸入目標采集數據的 Modbus寄存器起始地址；

數據個數：目標數據的寄存器個數或者線圈條數；

內存映射起始地址： Modbus從站設備數據的對應內存緩沖區地址。

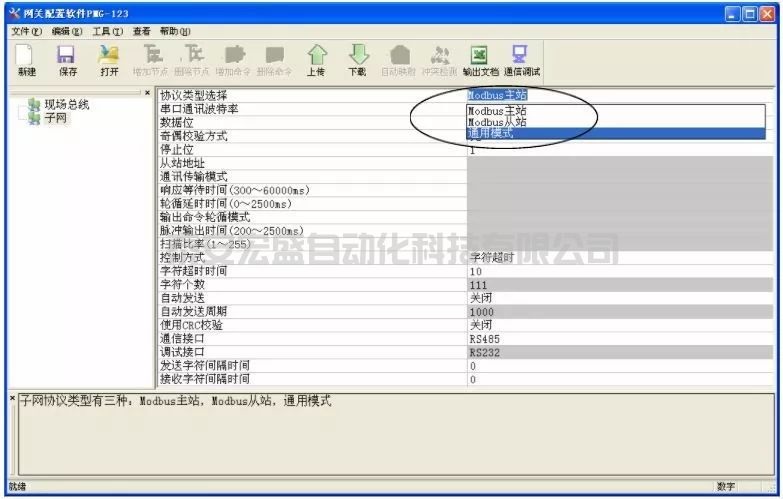

當實現PLC與非標協議設備通信時，子網協議類型設置為通用模式，并設置串口通信參數、控制方式、通信接口等。其中，串口通信參數的設置應該和所連接的非串口設備(現場智能儀表)一致，PM160支持的通用模式即透明傳輸模式。

2）、在STEP7中對網關PM-160進行組態設置

在STEP7的硬件組態界面，導入PM-160對應的GSD文件，把PM-160的配置文件添加到STEP7的設備配置庫中。用戶可在硬件組態界面找到注冊的設備：

Catalog->PROFIBUS?DP->Additional?Field?Devices->General->CONVERTER->PM-160。

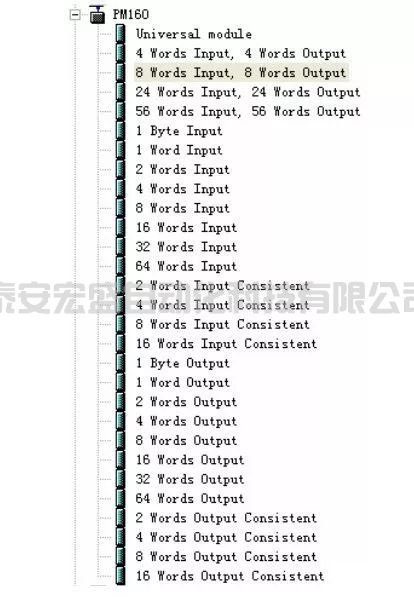

將PM-160添加到STEP7的組態頁面后，可以插入相應的數據塊進行映像區地址映射。PM-160提供的數據塊如下：

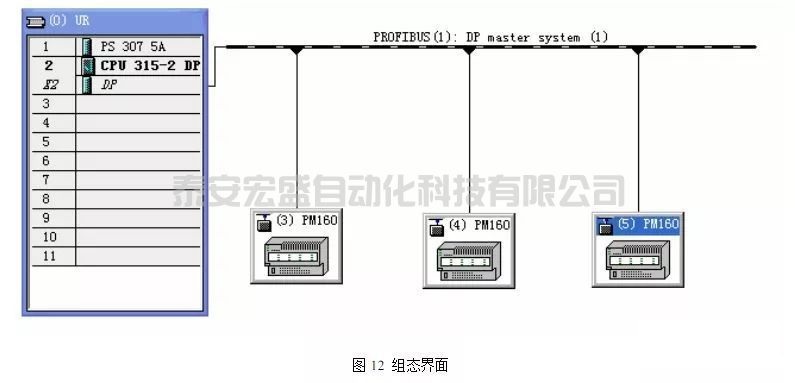

推動需要的輸入輸出數據塊到網關對應的槽位。如下圖所示：

三、數據讀寫

1、DSC讀寫PLC數據

DSC作為Modbus主站通過PM-160讀寫PLC數據，使用04功能碼讀數據，對應的寄存器起始地址為OH（30001H），使用10H（03H）功能碼寫數據，對應的寄存器起始地址為OH（40001H）。

2、PLC讀寫現場智能儀表數據

1）、PLC讀寫Modbus從站設備數據

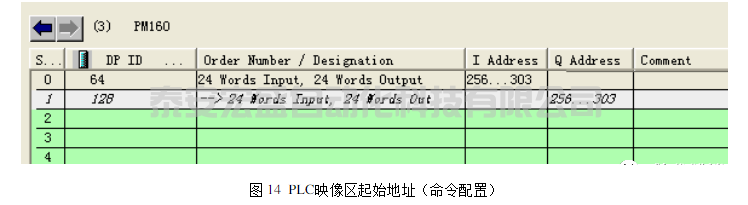

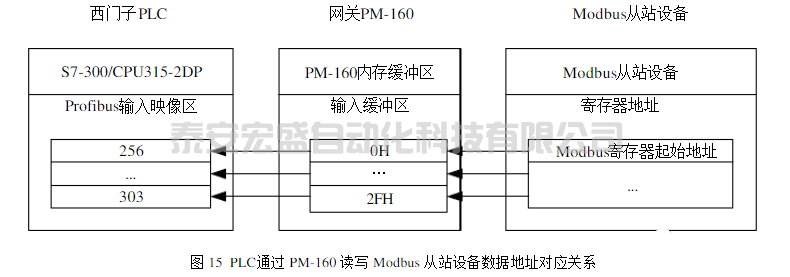

PLC通過PM-160發送Modbus主站指令讀寫現場串口設備數據。映像區起始地址和網關內存映射起始地址對應關系如下：以下圖的配置為例。

2)、PLC讀寫非標串口設備數據

PLC的輸出映射區前兩個字節分別表示發送的串口數據長度和事務序列號，其它為要發送的串口數據。事務序列號變化，PLC發送相應長度的串口數據

在該系統中， Modbus轉 Profibus- DP網關PM160扮演了三種角色：

建立 Modbus主站和 Profibus- DP主站之間的連接通信( Modbus主站模式)；

建立 Modbus從站和 Profibus- DP主站之間的連接通信( Modbus從站模式)；

建立非標串口設備和 Profibus-DP主站之間的連接通信(通用模式)。

自這個通信系統運行以來整個系統通訊正常，有效保證了整個水利工程控制系統的正常運行。使用 Modbus轉Profibus-DP網關可以極大地方便自動化工業現場的控制和操作。
