一、設備窗口介紹
設備窗口是McgsPro組態軟件的重要組成部分，在設備窗口中建立系統與外部硬件設備的連接關系，使系統能夠從外部設備讀取數據并控制外部設備的工作狀態，實現對工業過程的實時監控。
McgsPro組態軟件的這種結構形式使其成為一個“與設備無關”的系統，對于不同的硬件設備，只需定制相應的設備構件，放置到設備窗口中，并設置相關的屬性，系統就可對這一設備進行操作，而不需要對整個系統結構作任何改動。
二、設備組態
在McgsPro組態軟件中，一個用戶工程只允許有一個設備窗口。運行時，由主控窗口負責打開設備窗口，而設備窗口是不可見的，在后臺獨立運行，負責管理和調度設備構件的運行。
2.1設備構件
設備構件是McgsPro組態軟件對外部設備實施設備驅動的中間媒介，通過建立的數據通道，在實時數據庫與測控對象之間，實現數據交換，達到對外部設備的工作狀態進行實時檢測與控制的目的。
2.2設備登記
對已經編好的設備驅動程序，McgsPro組態軟件使用設備構件管理工具進行管理。設備管理窗口打開方式如下：
（1）選擇工作臺窗口中的“設備窗口”標簽，進入設備窗口頁，如下圖所示。
（2）鼠標雙擊設備窗口圖標或單擊“設備組態”按鈕，打開設備組態窗口。
（3）單擊工具條中的“工具箱”按鈕，如下圖所示，打開設備工具箱。
（4）鼠標單擊“設備管理”按鈕，在彈出的設備管理對話框（如下圖）中選定所需的設備。
設備管理窗口中提供了常用的上百種的設備驅動程序，方便用戶快速找到適合自己的設備驅動程序，還可以完成所選設備在Windows中的登記和刪除登記等工作。
設備驅動程序的登記方法如下：
（1）如下圖所示，在設備管理窗口中，左邊列出系統現在支持的所有設備，右邊列出所有已經登記的設備，用戶只需在窗口左邊的列表框中選中需要使用的設備，單擊“增加”按鈕即完成了McgsPro組態軟件的設備登記工作，在窗口右邊的列表框中選中需要刪除的設備按“刪除”按鈕即完成了McgsPro組態軟件的設備刪除登記工作。
（2）如果需要增加新的設備，單擊“安裝”按鈕，系統彈出對話框詢問是否需要安裝新增的驅動程序，選擇“是”，指明驅動程序所在的路徑，進行安裝，安裝完畢，新的設備將顯示在設備管理窗口的左側窗口“用戶定制設備”目錄下，接下來就可以進行新設備的登記工作了。
（3）McgsPro組態軟件設備驅動程序的選擇，如下圖所示，在設備管理窗口左邊的列表框中列出了系統目前支持的所有設備（驅動程序在\McgsPro\Program\Drivers目錄下），設備是按一定分類方法分類排列的，用戶可以根據分類方法去查找自己需要的設備。為了在眾多的設備驅動中方便快速的找到所需要的設備驅動，系統對所有的設備驅動采用了一定的分類方法排列。
2.3設備選擇
McgsPro組態軟件系統內部設立有“設備工具箱”，工具箱內提供了與常用硬件設備相匹配的設備構件。在設備窗口內配置設備構件的操作方法是：
（1）選擇工作臺窗口中的“設備窗口”標簽，進入設備窗口頁。
（2）鼠標雙擊設備窗口圖標或單擊“設備組態”按鈕，打開設備組態窗口。
（3）單擊工具條中的“工具箱”按鈕，打開設備工具箱。
（4）觀察所需的設備是否顯示在設備工具箱內，如果所需設備沒有出現，請用鼠標單擊“設備管理”按鈕，在彈出的設備管理對話框中選定所需的設備。
（5）鼠標雙擊設備工具箱內對應的設備構件，或選擇設備構件后，鼠標單擊設備窗口，將選中的設備構件設置到設備窗口內，如下圖所示。
2.4設備配置
在設備窗口內配置了設備構件之后，接著應根據外部設備的類型和性能，設置設備構件的屬性。不同的硬件設備，屬性內容大不相同，但對大多數硬件設備而言，其對應的設備構件應包括如下各項組態操作：
（1）設置設備構件的基本屬性
（2）建立設備通道和實時數據庫之間的連接
（3）設備數據通道處理內容的設置
（4）硬件設備的調試
McgsPro組態軟件的設備中一般都包含有一個或多個用來讀取或者輸出數據的物理通道，McgsPro組態軟件把這樣的物理通道稱為設備通道，如：模擬量輸入裝置的輸入通道、模擬量輸出裝置的輸出通道、開關量輸入輸出裝置的輸入輸出通道等等，這些都是設備通道。
設備通道只是數據交換用的通路，而數據輸入到哪兒和從哪兒讀取數據以供輸出，即進行數據交換的對象，則必須由用戶指定和配置。實時數據庫是McgsPro組態軟件的核心，各部分之間的數據交換均須通過實時數據庫。因此，所有的設備通道都必須與實時數據庫連接。所謂通道連接，也即是由用戶指定設備通道與變量之間的對應關系，這是設備組態的一項重要工作。如不進行通道連接組態，則McgsPro組態軟件無法對設備進行操作。
一般說來，設備構件的每個設備通道及其輸入或輸出數據的類型是由硬件本身決定的，所以連接時，連接的設備通道與對應的變量的類型必須匹配，否則連接無效。
在設備組態窗口內，選擇設備構件，單擊工具條中的“屬性”按鈕或者執行“編輯”菜單中的“屬性”命令，或者使用鼠標雙擊該設備構件，即可打開選中構件的屬性設置窗口，如下圖所示,設備編輯窗口由設備的驅動信息，基本信息，通道信息，及功能按鈕四部分組成。
（1）驅動信息
在這個信息欄中包括了驅動的版本信息，模版信息，驅動文件路徑，驅動預留信息，通道處理拷貝信息。
（2）基本信息
要使McgsPro組態軟件能正確操作PLC設備，必須按如下的步驟來使用和設置本構件的屬性：
1）設備名稱：可根據需要來對設備進行重新命名，但不能和設備窗口中已有的其它設備構件同名。
2）采集優化：用于運行時，根據通道關聯變量的使用情況采集對應通道。設置為優化時，在進入McgsPro運行環境時，驅動設備將只采集界面、腳本、策略使用到的通道和擁有存盤、報警屬性的通道，以提高采集效率；設置為不優化時，驅動設備將采集全部通道。
3）最小采集周期：在McgsPro運行環境中，系統對設備構件的讀寫操作是按一定的時間周期來進行的，“最小采集周期”是指系統操作設備構件的最快時間周期。
4）初始工作狀態：用于設置設備的起始工作狀態，設置為啟動時，在進入McgsPro運行環境時，自動開始對設備進行操作，設置為停止時，不對設備進行操作，但可以使用設備操作函數和策略在McgsPro運行環境中啟動或停止設備。
5）其他屬性：各個驅動設備擁有自己獨有的設備屬性，如：設備地址，通信等待時間等。
（3）通道信息
通道信息內容是設備窗口中間的表格部分，內容包括：索引，連接變量，通道名稱，通道處理，地址偏移，采集周期，信息注釋。
選中某一行，在連接變量列雙擊左鍵或者單擊右鍵：打開通道連接變量選擇窗口進行變量選擇，只能選擇一個。
選中某一行，在通道處理列雙擊左鍵或者單擊右鍵：打開通道處理設置窗口。
選中某一行，在地址偏移列雙擊左鍵或者單擊右鍵：打開通道連接變量選擇窗口進行變量選擇，只能選擇一個。
（4）功能按鈕
舊模板驅動不支持功能按鈕中的一部分功能：增加設備通道，刪除設備通道，刪除全部通道，設備信息導入，設備信息導出。
新模板驅動支持所有的功能。
1）增加設備通道：增加后通道后立即反映到通道信息表格中，如下圖所示。
2）刪除設備通道：刪除選中通道信息表格中選中的一個或多個通道。
3）刪除全部通道：刪除選中通道信息表格中所有的通道內容，通訊狀態除外。
4）快速連接變量：為通道信息表格的通道連接變量提供一種方便快捷的連接方式,可實現多通道連接，如下圖所示。
有兩種連接方式：自定義變量連接和默認設備變量連接，如果所定義的變量沒有在實時數據庫中定義，則在點擊設備組態窗口下面的確認按鈕時會給出提示，自動把所有變量添加到實時數據庫中。
自定義變量連接：輸入變量名稱，從開始通道處開始連接變量，根據通道個數添加相應個數通道的變量連接，如從0通道開始添加11個通道的連接，變量從Data00開始起，通道0，1，……10對應的連接變量依次為Data00,Data01,……Data10。
默認設備變量連接：所有通道連接的變量統一被替換成一種格式的變量，格式為“設備名+通道讀寫方式+通道地址”。此種連接方式僅適用于新模版驅動。
注意：如果通道中原來就連接有變量，則再次連接時清除原來的連接變量，重新連接新的變量。
5）刪除連接變量：選中通道信息表格中一行或多行（不管有沒有連接變量都可以），點擊該功能按鈕即可刪除選中通道連接的變量。
6）刪除全部連接：刪除通道信息表格中的所有通道連接的變量。
8）通道處理刪除：刪除選中通道中的通道處理方法。
9）通道處理復制：只對選中的通道中索引號最小的通道處理進行復制，且只復制其通道處理方法，內容注釋不復制。
10）通道處理粘貼：把復制的通道處理方法粘貼到選中的一個通道中，通道處理注釋默認為“#通道處理：處理方法的序號”。
11）通道處理全刪：刪除通道信息欄中所有通道的通道處理。
12）連接地址偏移：選中通道信息表格中一個或多個通道，點擊該功能按鈕為通道連接地址偏移。
13）刪除地址偏移：選中通道信息表格中一個或多個通道，點擊該功能按鈕即可刪除選中通道連接的地址偏移。
14）刪除全部偏移：刪除通道信息表格中的所有通道連接的地址偏移。
15）設備信息導出：該功能可以把通道信息表格的內容以.CSV格式導出到指定的位置，.CSV格式可以使用MicrosoftOffice提供的Excel格式和文本格式打開。導出內容包括:通道號,變量名,變量類型,通道名稱,讀寫類型,寄存器名稱,數據類型,寄存器地址。
16）設備信息導入：使用該功能可以從外界導入編輯好或保存好的通道信息內容，方便使用者的組態。導入內容包括：變量名，變量類型，通道名稱，讀寫類型，寄存器名稱，數據類型，寄存器地址。
（5）通道處理設置
在實際應用中，經常需要對從設備中采集到的數據或輸出到設備的數據進行前處理，以得到實際需要的工程物理量，如從AD通道采集進來的數據一般都為電壓mV值，需要進行量程轉換或查表計算等處理才能得到所需的物理量。使用此功能按鈕可以方便地對數據進行轉換或查表計算，如下圖所示。
對通道數據可以進行8種形式的數據處理，包括：多項式計算、倒數計算、開方計算、濾波處理、工程轉換計算、函數調用、標準查表計算、自定義查表計算?？梢匀我庠O(shè)置以上八種處理的組合，McgsPro組態軟件從上到下順序進行計算處理，每行計算結果作為下一行計算輸入值，通道值等于最后計算結果值。
單擊每種處理方法前的數字按鈕，即可把對應的處理內容增加到右邊的處理內容列表中，“上移”和“下移”按鈕改變處理順序，“刪除”按鈕刪除選定的處理項，單擊“設置”按鈕，彈出處理參數設置對話框，可以對編輯過的某個通道處理方法進行設置，其中，倒數、開方、濾波處理不需設置參數，故沒有對應的對話框彈出。
處理通道欄中顯示在通信信息欄選中的某個通道，一次能且只能對這一個通道進行通道處理設置，不支持多個通道處理同時處理。在這里要注意的是，設備通道的編號是從0開始的。對輸入通道（從外部設備中讀取數據送入McgsPro組態軟件的通道，AD板的輸入通道）的處理順序是：
1）通過設備構件從外部設備讀取數據。
2）按處理內容列表設置的處理內容，從上到下順序計算處理，第一行使用通道從外部設備讀取數據作為計算輸入值，其它行使用上一行的計算結果作為輸入值。
3）最后一行計算結果作為通道的值。
4）根據所建立的設備通道和實時數據庫的連接關系，把通道的值送入實時數據庫中的指定變量。
5）對輸出通道（把McgsPro組態軟件中的數據送到外部設備輸出的通道，DA板的輸出通道）的處理順序是：
6）根據所建立的設備通道和實時數據庫的連接關系，把實時數據庫中的指定變量的值讀入到通道。
7）按處理內容列表設置的處理內容，從上到下順序計算處理，第一行使用通道從McgsPro組態軟件中讀取的數據作為計算輸入值，其它行使用上一行的計算結果作為輸入值。
8）最后一行計算結果作為通道的值。
9）通過設備構件把通道的數據輸出到外部設備
注意：除工程轉換外，讀寫通道只在讀取數據時做通道處理，只寫通道在寫入時做通道處理。
2.5 數據處理方法介紹
在處理方法中給出了八種處理方法，在這里重點對多項式、函數調用和查表等方法作一下介紹：
（1）多項式計算處理：
如下圖所示，多項式可設置的處理參數有k0到k5，可以將其設置為常數，也可以設置成指定通道的值（通道號前面加“!”），另外，還應選擇參數和計算輸入值X的乘除關系。
（2）函數調用處理：

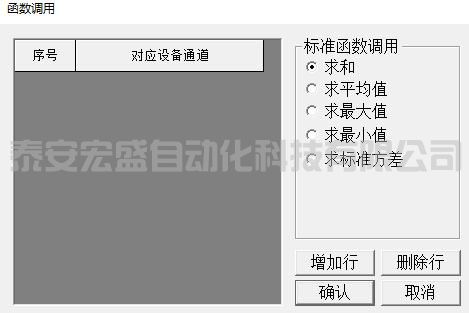

如下圖所示，函數調用用來對設定的多個通道值進行統計計算，包括：求和、求平均值、求最大值、求最小值、求標準方差。
注意：對函數調用中的輸入通道不能為當前通道，否則當前通道數據采集失敗。
（3）標準查表計算處理：
如下圖所示，標準查表計算包括八種常用熱電偶和Pt100熱電阻查表計算。對Pt100熱電阻在查表之前，應先使用其它方式把通過AD通道采集進來的電壓值轉換成為Pt100的電阻值，然后再用電阻值查表得出對應的溫度值。對熱電偶查表計算，需要指定使用作為溫度補償?shù)耐ǖ溃犭娕家炎鞅c補償時，不需要溫度補償），在查表計算之前，先要把作為溫度補償?shù)耐ǖ赖牟杉缔D(zhuǎn)換成實際溫度值，把熱電偶通道的采集值轉換成實際的毫伏數。
（4）自定義查表計算處理：
如下圖所示，自定義查表計算處理首先要定義一個表，在每一行輸入對應值；然后再指定查表基準。
注意：McgsPro規定用于查表計算的每列數據，必須以單調上升或單調下降的方式排列，否則，無法進行查表計算。
2.6 地址偏移
如下圖所示，為通道連接地址偏移。通過設置通道連接地址偏移的數值實現地址偏移功能，即讀寫當前寄存器偏移后地址的數據。
（1）地址偏移設置：
（1） 選中通道表格中一個或多個通道，點擊“連接地址偏移”按鈕打開設備通道窗口設置地址偏移。多個通道可共用同一地址偏移。
（2） 選中通道表格中一個通道，在地址偏移列雙擊左鍵或者單擊右鍵，打開通道連接變量選擇窗口進行變量選擇。
（3） 選中通道表格中一個通道，在通道名稱列雙擊左鍵或者單擊右鍵，打開設備通道窗口設置地址偏移。
（2）偏移地址計算：
偏移后的地址 = 當前通道地址 + 地址偏移數值，地址偏移數值可為負數，偏移后的地址數值最小值為0。如：
（1） 創建地址為10通道，連接地址偏移addr_off，變量addr_off數值為5，實現讀寫地址為15通道數據。
（2） 創建地址為10通道，連接地址偏移addr_off，變量addr_off數值為-5，實現讀寫地址為5通道數據。
（3） 創建地址為10通道，連接地址偏移addr_off，變量addr_off數值為0，實現讀寫地址為10通道數據。
三、通用設備
3.1通用串口父設備
通用串口父設備是提供串口通訊功能的父設備，每個通訊串口父設備與一個實際的物理串口對應，下面可以掛接所有通過串口連接的設備，如下圖所示。
（1）基本屬性

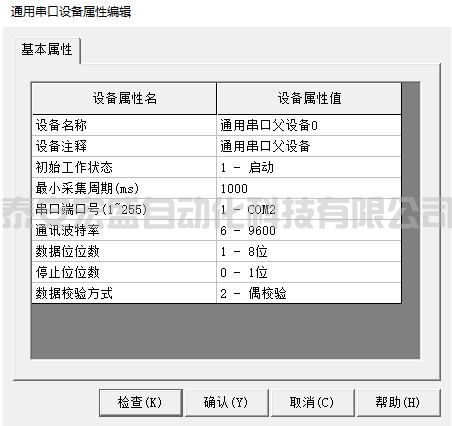

打開“通用串口父設備”設備的屬性頁：
1）初始工作狀態：指定運行時設備的初始工作狀態，如父設備處于停止狀態，則父設備下掛接的所有子設備都處于停止狀態。
2）最小采集周期：運行時，McgsPro運行環境對設備進行定時操作的時間周期，單位為毫秒。
3）串口端口號：可選范圍COM1~COM254，默認值COM2
4） 通訊波特率：可選范圍9600,19200,38400等，默認值9600
5）數據位位數：可選范圍7、8，默認值8
6）停止位位數：可選范圍1、1.5、2，默認值1
7）奇偶校驗位：可選范圍無校驗、奇校驗、偶校驗、標志位、空格位，默認值無校驗
以上參數設置，要按照所通訊設備的要求來設置，如設置不正確，會導致無法正常通訊。
3.2 設備命令
本設備構件提供設備命令，具體格式如下：
（1）ChangePort(端口號)
函數意義： 修改串口父設備串口號
返 回 值： 無
參 數： 串口號：字符串，浮點數，整數，數值常量
實 例： !SetDevice(通用串口父設備0,6,"ChangePort(1)")
!SetDevice(通用串口父設備0,6,"ChangePort(Data00)")
（2）ChangePortParam(波特率,數據位,停止位,校驗位,返回值)
函數意義： 修改串口父設備串口號
返 回 值： 無
參 數： 波特率，4800,9600,19200等常用波特率。支持字符串，浮點數，整數變量和數值常量。
數據位，7位或8位。支持字符串，浮點數，整數變量和數值常量。
停止位，1位停止位，1.5位停止位，2位停止位。支持字符串，浮點數，整數變量和數值常量。
校驗位，為0代表無校驗，為1代表奇校驗，為2代表偶校驗，為3代表標志位校驗，為4代表空格校驗。支持字符串，浮點數，整數變量和數值常量。
返回值,0成功，-1失敗。支持字符串，浮點數和整數變量
實 例： !SetDevice(通用串口父設備0,6,"ChangePortParam(nBaudrate,nDatabit,nStopbit,nParity,nReturn)")
!SetDevice(通用串口父設備0,6,"ChangePortParam(9600,8,1,0,nReturn)")設置串口參數波特率9600數據位8位停止位1位無校驗。

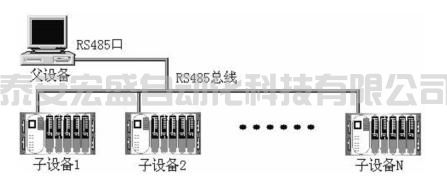

另外通訊串口父設備對應的串口有RS232和RS485兩種通訊方式，與串口子設備的通訊連接方式分別如下圖所示。
其中，RS232方式只能使用1對1通訊方式，即1個RS232串口接一個RS232設備。而RS485方式可以1主對多從的通訊方式，但各子設備的串口通訊參數必須與父設備串口通訊參數設置相同，且各子設備要以不同地址區分。
3.2通用TCP/IP父設備
通用TCP/IP父設備主要為連接使用在局域網的嵌入式計算機和其它計算機或設備之間通訊的數據提供一個通道。在通用TCP/IP父設備下可以掛接網絡設備，為了使通訊能夠正常的實現，請按照下面的步驟進行組態設置和測試。
（1）基本屬性

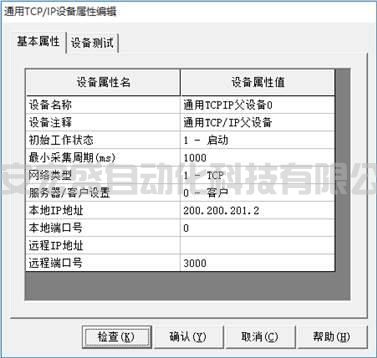

打開“通用TCP/IP父設備”設備的屬性頁，如下圖所示。
1）初始工作狀態：指定運行時設備的初始工作狀態，如父設備處于停止狀態，則父設備下掛接的所有子設備都處于停止狀態。
2）最小采集周期：運行時，McgsPro運行環境對設備進行定時操作的時間周期，單位為毫秒。
3）網絡類型：可選擇UDP或TCP中任意一種網絡（通常使用UDP），但服務器與客戶端應使用同一種網絡類型。
4）服務器/客戶設置：設置本工作站為服務器或客戶端
5）本地IP地址：指定本地工作站在TCP/IP網絡中的IP地址。
注意：做服務器使用是本地IP地址設置為0.0.0.0或不填寫時，通用TCP/IP父設備將綁定所有IP地址。
6）本地端口號：指定本地工作站使用的網絡TCP/IP端口的地址。
注意：若無特殊要求TCP客戶端的本地端口號建議設置為0，為隨機綁定本地端口號
7）遠程IP地址：指定TCP/IP網絡上要和本工作站進行通訊的遠程工作站的IP地址或域名地址。
8）遠程端口號：指定遠程工作站使用的網絡TCP/IP端口的地址
3.3 設備命令
本設備構件提供設備命令，具體格式如下：
（1）GetIPInfo(以太網信息)
函數意義： 獲取以太網信息
返 回 值： 無
參 數： 以太網信息：字符串
實 例： !SetDevice(通用TCPIP父設備0,6,"GetIPInfo(IpInfo)")
（2）SetLocal(IP地址,端口號)
函數意義： 設置本地IP地址和端口號
返 回 值： 無
